スリッターとは？役割・切り方と精密加工を依頼するときのポイント

スリッターとは、紙などの幅の広い材料を流れ方向に切り、必要な幅へ分けるための装置です。材料を送りながら連続して切断するため、ロール状の材料を扱う工程などで使われます。

切断方法や設備の構成は機種によって異なりますが、スリッターでは「必要な幅に切ること」だけでなく、切断した端部の状態や、巻取り後の仕上がりを安定させることも重要です。切断品質が安定しない場合は、材料や運転条件だけでなく、刃やローラーなど使用している部品の状態も確認する必要があります。

この記事では、スリッターの役割や切り方、切断後・巻取り後に確認したいポイントを整理したうえで、スリッターに使われる部品の精密加工を検討する場面と、トーカロイの対応について解説します。

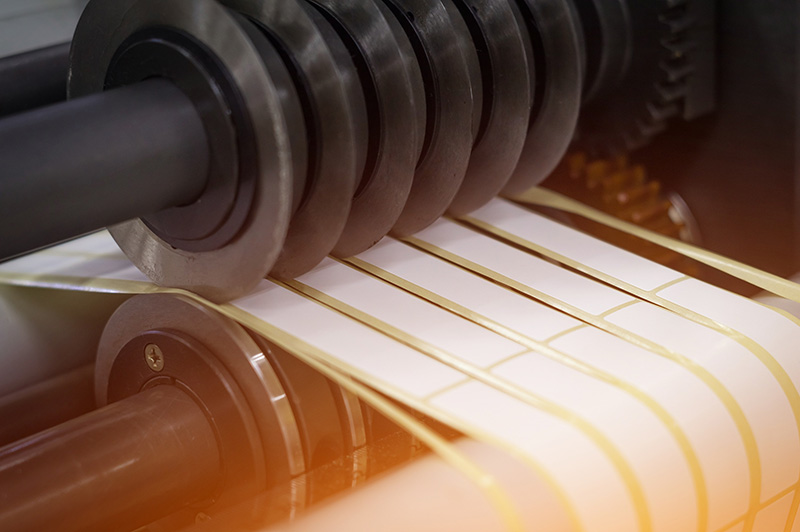

スリッターとは材料を必要な幅に切り分ける装置

スリッターとは、紙などの材料を流れ方向に沿って切り、必要な幅へ分ける装置です。ここでいう流れ方向とは、材料が設備の中を進んでいく方向を指します。幅の広い材料を送りながら縦方向に切断し、用途に合った幅へ仕上げます。

ロール状の材料を扱う場合は、材料を送りながら切断し、切り分けた材料を再び巻き取ります。そのため、スリッターの加工では、切断した直後の状態だけでなく、巻取り後にどのような状態になっているかも確認することが大切です。

スリッターの具体的な構造や使用する部品は設備によって異なります。ただし、基本的な役割は共通しており、材料を安定して送りながら、決められた位置で連続的に切断することにあります。

スリッターの切り方｜シアカット法と押付け法

スリッターの切断方法には複数の方式があります。代表的な例が、シアカット法と押付け法です。どちらも丸刃を使用しますが、材料の切り方が異なります。

材料や設備によって適した方式が異なるため、切断方式だけを見て加工品質を判断することはできません。使用している刃やローラーの状態、材料の仕様、運転条件などとあわせて確認する必要があります。

シアカット法

シアカット法は、一対の丸刃を組み合わせて材料を切断する方法です。上下の刃を使って材料を切るため、刃そのものの状態だけでなく、刃の位置や組み合わせも切断後の仕上がりに関わります。

切断幅や端部の状態に変化が見られる場合は、材料や運転条件を確認するとともに、使用している刃に摩耗、傷、欠けなどがないかも確認します。現物を測定できる場合は、図面上の寸法や公差と比較することで、部品側に変化がないかを確認しやすくなります。

押付け法

押付け法は、丸刃をローラーへ押し付けて材料を切断する方法です。刃とローラーの関係で材料を切るため、使用している部品の状態も加工品質を確認するときの要素になります。

同じ設備を使用していても、切断する材料の種類や厚さ、設定条件が変われば、切断後の状態が変化することがあります。加工品質に課題があるときは、切断方式だけに原因を絞らず、材料・運転条件・部品の状態を分けて確認することが重要です。

スリッターの切断後・巻取り後と加工条件の確認項目

スリッターでロール状の材料を加工する場合、切断した直後の状態と、巻き取った後の状態は分けて確認します。どちらも同じ加工工程で発生しますが、確認している場所とタイミングが異なるためです。

たとえば、「切断面が悪い」「巻きが悪い」とまとめてしまうと、切断そのものに課題があるのか、巻取りの段階で状態が変化しているのかが分かりにくくなります。切断直後に見える端部と、巻取り後のロール全体を分けて見ることで、どの工程の状態を確認すべきか整理しやすくなります。

切断後に確認したいポイント

切断後は、端部の状態や切断幅などを確認します。気になる状態がある場合は、材料のどの位置で発生しているのか、連続して見られるのか、一部だけなのかを整理します。

切断幅を確認する場合は、目標としている幅と実際の測定値を比較します。測定結果を残している場合は、測定した位置や方向も分かるようにしておくと、部品の精度を確認するときの資料として使いやすくなります。

また、通常時と異なる状態が見られる場合は、現物の写真も有効です。全体のどの位置に変化があるのかが分かる写真と、気になる部分を拡大した写真があると、図面と現物を照らし合わせやすくなります。

巻取り後に確認したいポイント

巻取り後は、ロール全体のしわ、層のずれ、外周や端面の状態などを確認します。切断した直後には問題が見られなくても、巻取り後に状態が目立つ場合があります。

巻取り後の状態には、巻取り時の条件も関わります。そのため、切断端部の問題と巻取り後の問題を同じものとして扱わず、どの時点でどのような状態が確認できるのかを分けて整理することが重要です。

切断幅が安定しない、端部の状態が通常と異なる、巻取り後にしわやずれが見られるといった場合は、一つの要因だけで判断せず、材料、運転条件、使用している部品の状態を順に確認します。

切断する材料と運転条件

まず確認したいのが、切断している材料の仕様です。材料の種類、厚さ、幅、ロットなど、把握できている条件を整理します。材料が変わったタイミングで状態が変化している場合は、設備側だけでなく材料側の条件も含めて確認する必要があります。

運転速度や設定値などの条件を変更している場合は、変更前と変更後で状態がどう変わったかを確認します。記録がない数値を推測で補うのではなく、確認できる条件を整理することが大切です。

刃や関連部品の状態

材料や運転条件とあわせて確認したいのが、スリッターに使用している部品の状態です。加工対象に摩耗、傷、欠け、変形などが見られる場合は、その位置と範囲を確認します。

現物の測定結果がある場合は、測定位置、方向、数値を図面と対応させます。新品時や承認時の図面と現在の部品に差がある場合は、寸法や公差を確認し、必要に応じて精密加工を検討します。

スリッター部品の精密加工を検討する条件と相談時に必要な情報

「スリッター」は装置全体を指す言葉ですが、精密加工を依頼するときに必要なのは、実際に加工したい部品の情報です。「スリッター用の部品」と伝えるだけでは、対象物の形状、寸法、公差、材質、加工する箇所までは分かりません。

そのため、精密加工を相談する際は、装置名だけでなく対象部品を図面で特定します。切断した材料の写真や設備の使用状況は、加工対象がどのように使われているかを説明する補足資料として使用し、加工条件そのものは図面を基準に伝えることが重要です。

精密加工を検討する場面

切断品質が安定しないからといって、必ず部品の精度に問題があるとは限りません。まずは材料や運転条件を確認し、そのうえで部品に摩耗、傷、欠け、変形などが見られる場合や、現物の寸法が図面の条件と異なる場合に、精密加工を検討します。

特に、同じ条件で加工しているにもかかわらず状態が変化している場合や、部品交換・調整の前後で仕上がりに差がある場合は、対象部品の現状を確認する材料になります。

加工を依頼する場合は、「切断面が悪いから直したい」といった現象だけでなく、どの部品のどの箇所をどの寸法・精度へ仕上げたいのかを図面で明確にします。

精密加工を相談するときに伝えたい情報

精密加工の見積もりや加工可否を確認するときは、加工したい対象物の仕様が分かる資料を用意します。すべての情報が確定している必要はありませんが、分かっている条件と相談したい内容を分けて伝えると確認が進めやすくなります。

• 加工を希望する部品の図面と改訂番号
• 品名、図面上の番号、数量
• 材質、熱処理、表面処理の指定
• 寸法、公差、表面粗さなどの加工条件
• 加工する面と加工しない面
• 現物支給の有無と現在の状態が分かる写真
• 切断する材料や設備の方式
• 現在確認している現象と発生位置
• 希望時期と前後に予定している工程

図面と現物の両方を用意する場合は、どの写真がどの部品に対応しているか分かるようにしておくと確認しやすくなります。また、図面と現物に差がある場合は、どちらを基準に加工を相談したいのかも伝えてください。

トーカロイはスリッター専用ラインを設けて精密加工に対応

トーカロイは、精密加工の対応可能製品としてスリッターを扱い、専用ラインを設けています。スリッターに使われる部品の加工について、対象部品の図面や現物の状態を確認しながら相談できます。

精密加工全体では、丸物・板物の研磨や研削加工のほか、ワイヤー放電加工、型彫り放電加工などにも対応しています。形状や必要な加工内容に応じて、加工方法を検討できます。

また、各加工の完了後には、最終検査と同等の測定器を使用した工程内検査を行っています。完成後だけでなく、加工の区切りごとに品質を確認する体制です。

詳しくはトーカロイの精密加工をご覧ください。

スリッター部品の精密加工は図面と現物をもとにご相談ください

スリッターに使われる部品の精密加工を検討する場合は、対象部品を図面で特定し、材質、寸法、公差、加工箇所、現物の状態などを整理しましょう。トーカロイではスリッター専用ラインを設け、研磨・研削加工や放電加工、工程内検査に対応しています。

精密加工の見積もりやご相談には、トーカロイのお問い合わせフォームをご利用ください。
