超硬合金の製造方法を全工程で解説｜トーカロイの製造フローも紹介

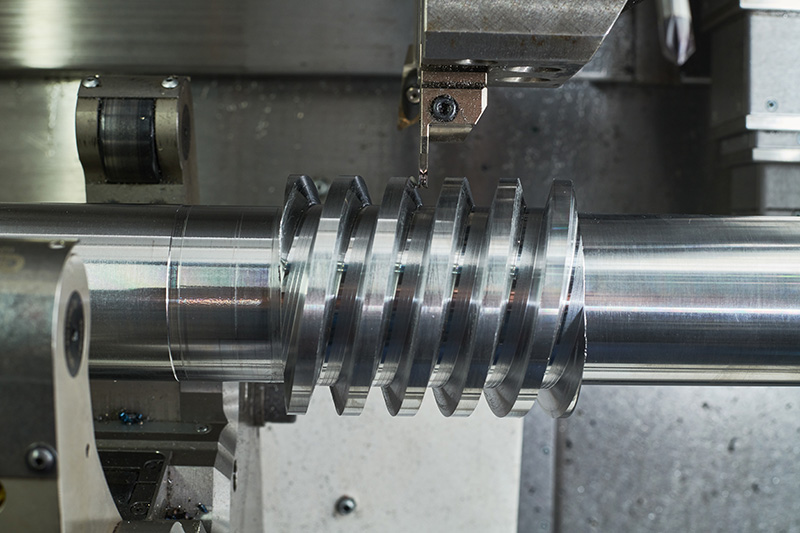

切削工具や金型、耐摩耗パーツに使われる超硬合金は、ダイヤモンドに次ぐ硬さを持つ高機能素材です。設計や購買の現場では「どんな工程で作られているのか」「なぜ普通の金属のように削るのが難しいのか」と感じる方も少なくありません。

この記事では、超硬合金の製造方法をトーカロイの製造フローに沿って整理し、原材料の配合と混合から出荷前検査までの各工程で品質を左右するポイントを解説します。

超硬合金が粉末冶金法で作られる理由

超硬合金は、炭化タングステン（WC）を主成分とする硬質材料で、切削工具・金型・耐摩耗部品など過酷な環境で使われます。鉄鋼やアルミのように「溶かして型に流す」方法では作ることが難しく、粉末を高温で焼き固める「粉末冶金法」が用いられます。まずは、なぜこの製法でなければならないのかを押さえておきましょう。前提を理解しておくと、後の工程説明がぐっとわかりやすくなります。

「溶かさず固める」粉末冶金法とは

粉末冶金法は、金属や炭化物の粉末を混ぜ合わせ、加圧と加熱で結合させる製造手法です。超硬合金では、主成分のWC粉末と、結合金属（バインダー）であるコバルト（Co）粉末を中心に、用途に応じて炭化チタン（TiC）や炭化タンタル（TaC）などを配合します。混合した粉末をプレスで成形し、高温で焼結することで結合金属が溶け出して粒子の隙間を埋め、緻密で硬い金属組織ができあがります。

主成分のWCは非常に高融点で、一般に2,700℃台後半〜2,900℃級とされるため、鉄のように溶解・鋳造する方法では現実的に製造できません。一方で、Coの融点は粉末冶金で扱える温度域にあり、WC粒子の周りで液相となって結合材の役割を果たします。溶かさずに「粉末のまま固める」発想こそが、超硬合金を成立させている技術的な土台です。

トーカロイの製造フローで見る全体像

トーカロイでは、超硬合金の製造工程を「原材料の配合と混合」から「出荷前検査」まで、大きく9つのステップに分けて管理しています。各工程の役割と品質を左右するポイントを整理します。

流れとしては、「原材料の配合と混合 → パラフィン混合・乾燥・篩分け → テストピースによるロット検査 → プレス成形・予備焼結 → 収縮率の算出 → 製品形状に加工（ニアネット成形） → 本焼結 → 完成（HIP処理） → 出荷前検査」の順で進みます。粉末を均一に整える工程から、成形、焼結、HIP処理、検査へと進むなかで、各工程の条件管理が最終的な硬度や寸法精度を左右します。

各工程の詳しい流れは、「超硬合金の対応製品」ページでも紹介しています。

原材料の配合と混合、粉末づくりの工程

超硬合金の品質は、原材料の配合と混合の段階で方向性が決まります。トーカロイでは、製品の用途に応じて原材料を配合し、湿式混合などで均質な材料粉末へ整えていきます。ここでは、原材料の配合からパラフィン混合・乾燥・篩分けまでの流れを見ていきます。

原材料の配合と混合

超硬合金の主な原料は、炭化タングステン（WC）とコバルト（Co）です。製品の用途に応じて副炭化物を加える場合もあり、材種ごとの配合比率によって硬度や靭性、耐摩耗性などの特性を調整します。配合した原材料は、アトライターやボールミルなどで湿式混合し、各成分が均一に分散する状態を目指します。

この段階で配合や混合にばらつきが出ると、後工程の焼結や検査で取り戻しにくくなります。用途と必要特性を整理したうえで材種を設計し、原材料の段階から安定した品質を作り込むことが重要です。

パラフィン混合・乾燥・篩分け

混合された粉末には、プレス成形性を高めるためにパラフィンなどの潤滑剤を混ぜます。その後、乾燥処理を行い、篩分けによって粒度を整えることで、成形しやすい材料粉末へ仕上げます。粉末の流動性や粒度が整うほど、金型内へ均一に充填しやすくなり、成形品の密度ムラを抑えやすくなります。

テストピースによるロット検査

篩分けした材料粉末は、次工程に進む前にサンプリングされ、テストピースによるロット検査を受けます。硬度、強度、組織などに問題がないことを確認し、適合と判断された材料粉末だけがプレス成形へ移ります。量産前の段階で品質を確認することで、後工程での手戻りや品質ばらつきを防ぎます。

プレス成形・予備焼結から収縮率算出まで

材料粉末を目的の形状に近づける工程が、プレス成形と予備焼結です。超硬合金は本焼結で大きく収縮するため、予備焼結後の状態を見ながら収縮率を算出し、後工程の形状加工に反映します。

プレス成形・予備焼結

材料粉末を型に詰めて加圧し、目的の形状に近い圧粉体を作ります。製品サイズや形状に合わせてプレス機や金型を使い分け、できるだけ均一な密度になるように管理します。その後、潤滑剤として加えたパラフィンを除去し、後工程の成形加工を行いやすくするために予備焼結を実施します。

予備焼結では、本焼結前の圧粉体を加工しやすい硬さに調整します。最終形状に近づける前段階として重要な工程であり、ここでの状態が後の寸法精度や加工性に影響します。

収縮率の算出

超硬合金は、本焼結の過程で体積が約50%、線収縮で約20%収縮します。そのため、予備焼結が完了した圧粉体ブロックを調査し、ロット検査結果や過去の実績データをもとに収縮率を算出します。収縮率を精度高く見積もることで、本焼結後に求められる製品サイズへ近づけやすくなります。

製品形状への加工と本焼結・HIP処理

収縮率を踏まえたうえで、予備焼結後の圧粉体を製品形状に加工し、本焼結で超硬合金としての硬さを引き出します。材種や用途によっては、本焼結後にHIP処理を行い、さらに緻密な組織へ仕上げます。

製品形状に加工（ニアネット成形）

算出した収縮率と本焼結後の加工取り代を考慮し、お客様の希望に応じた形状・寸法へ加工します。本焼結後の超硬合金は非常に硬くなるため、焼結前の段階で最終製品に近い形状まで加工しておく「ニアネット成形」が重要です。加工取り代を適切に抑えることで、後工程の負担を減らしながら、寸法精度とコストの両立を図りやすくなります。

本焼結

形状加工を終えた製品は、1,300〜1,500℃の高温域で本焼結されます。本焼結に伴って緻密化と収縮が進み、求められる製品サイズへ近づいていきます。材種組成や製品サイズに応じて処理温度や処理時間を調整し、超硬合金としての硬さと組織を作り込みます。

本焼結後の超硬合金は、鉄やステンレスよりも硬く、ダイヤモンドに次ぐ硬さを持つ材料になります。一方で、硬くなるほど後加工の難度も上がるため、前工程での収縮率算出やニアネット成形が品質と生産性を左右します。

完成（HIP処理）

本焼結が完了した製品は、焼肌不具合や欠けなどがないか目視で確認します。材種や製品の用途によっては、本焼結後にHIP処理を実施します。HIP処理は、内部の微小な空隙を抑え、より緻密な組織に近づけるための工程です。高い信頼性が求められる金型素材や耐摩耗部品などでは、こうした後処理が品質の安定に役立ちます。

出荷前検査と品質管理

最終段階では、外観・形状・数量などがお客様のオーダー通りになっているかを確認します。超硬合金は硬さや寸法精度が求められる素材だからこそ、工程の最後で検査を行い、必要な品質を満たしていることを確かめてから出荷します。

外観・形状・数量の確認

出荷前検査では、外観に欠けや焼肌不具合がないか、形状や寸法が指定通りか、数量に誤りがないかを確認します。認定検査員が最終確認を行うことで、製造工程で作り込んだ品質を納品前にもう一度チェックします。

用途に応じた仕上げ加工

製品の仕様によっては、焼結後に研削加工や放電加工などの仕上げ加工が必要になる場合があります。焼結後の超硬合金は非常に硬いため、加工にはダイヤモンド砥石や放電加工機などの専用設備が使われます。仕上げ加工の有無や範囲は、求められる寸法精度、形状、用途に応じて検討します。

検査データを次の品質改善に生かす

検査で得られた寸法や外観、組織などの情報は、原材料の配合や混合条件、成形条件、焼結条件の見直しにも役立ちます。工程ごとの管理と出荷前検査を組み合わせることで、安定した品質の超硬合金を継続して製造しやすくなります。

製造工程と材種選定の関係

工程の理解は、材種選定や仕様検討にもそのまま生かせます。「どの工程で、どんな特性が決まっているか」がわかると、設計の段階から製造を見据えた材種選びができ、材種表もより具体的なイメージで読めるようになります。

WC-Co系・WC-TiC-Co系などの系統

代表的な系統には、硬度と靭性のバランスを調整しやすいWC-Co系、耐熱性や耐摩耗性を高めやすいWC-TiC-Co系、耐食性を重視するWC-Ni（Cr）系などがあります。用途や使用環境に合わせて系統を選ぶと、必要な材種を絞り込みやすくなります。

設計の初期段階で「どの系統をベースにするか」を決めておくと、その後の工程条件や検査項目もある程度方向づけられます。素材メーカーに相談する際も、用途と環境条件を伝えると、適切な系統を提案してもらいやすくなります。

Co量・粒度と特性のバランス

同じWC-Co系でも、Co量とWCの粒度を変えることで特性は大きく変わります。Co量が少なく粒度が細かいほど硬度が高くなり、多く・粗いほど靭性が高くなる傾向があります。切削工具用は硬度寄り、金型・耐摩耗パーツ用は靭性寄りに設計されることが多く、刃先の鋭さや精密形状が求められる工具ではWC粒度を非常に細かくした微粒子・超微粒子の超硬合金が選ばれます。設計者と素材メーカーが工程レベルで対話できれば、必要な特性に近い材種を絞り込みやすくなります。

トーカロイの超硬合金製造と素材選定の相談

ここまで紹介してきた製造フローについて、トーカロイは「素材からつくれる」体制を強みとしています。原材料の配合と混合から、予備焼結、収縮率の算出、ニアネット成形、本焼結、HIP処理、出荷前検査まで一連の流れを踏まえて相談できるため、設計の早い段階から素材・形状・加工方法を検討しやすい点が特徴です。20種類以上の材種ラインナップから、用途や使用環境に合ったグレードをご提案しています。

特殊形状から一本の注文まで幅広いニーズに対応し、最終製品に近い形状で納品できる点もトーカロイの特長です。多彩な測定・検査を整えた品質管理体制に加え、高精度のシミュレーションを実現する「CAE」も活用しながら、ニアネット成形を意識した素材づくりを進めています。「どの材種を選べばよいかわからない」「特殊形状で作れる素材メーカーを探している」「設計段階から一緒に相談したい」といったご要望にも柔軟に対応いたします。
